◆產品定義

格力中央空調HDC系列靜音型風管機，制冷能力范圍2.2~7.1kw，主要應用于家庭場所，為

您提供舒適宜人的生活環境。機組采用直流電機和時尚的外觀設計，并優化了制冷系統，使性能更佳，能效比更高，運行更為可靠，安裝調試更為方便。

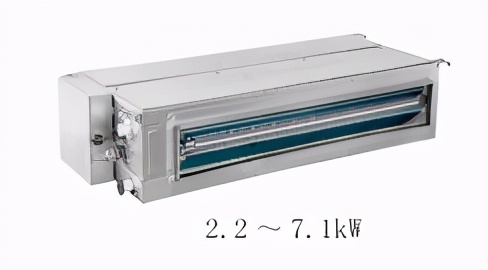

◆產品外觀圖

◆產品主要特點：排水泵（可選）、清洗提醒（可選）、靜音模式、溫度控制、易安裝、自動尋址、輔熱可控、主副線控器、一控多機、直流電機。

二、產品性能與規格

1、產品性能參數

GMV-NHD(R)22P(S)/A
GMV-NHD(R)25P(S)/A

GHV-NHD(R)28P(S)/A

GHV-NHD(R)32P(S)/A

GV-NHD(R)36P(S)/A

GHV-NHD (R)40P(S)/A

GHV-NHD(R)45P(S)/A

GHY-NHD(R) 50P(S)/A

GHV-NHD(R)56P(S)/A

GMV/(S)dE9(8)AHN-AF

GMV-NHD(R)71P()S/A

注：

1、本機組設計執行標準GB/T 18837-2015

2、機組風量在環境溫度20℃（干球）/16℃（濕球）下測試。

3、額定測試條件：

制冷：制冷：室內環境溫度 27℃（干球）/19℃（濕球）、室外環境溫度 35℃（干球 )/24℃（濕球）。

制熱：室內環境溫度20℃（干球）/15℃（濕球）、室外環境溫度7℃（干球）/6℃（濕球）。

4、機組性能參數會因產品的改良有所改變，恕不另行通知，具體參數請以產品銘牌為準。

5、噪音是在半消音室的測量值，實際運轉時由于環境的改變會稍微偏高點。

6、機外靜壓一欄中：“/”前數字表示出廠默認機外靜壓值，“/”后數字表示機組******機外靜壓值。

7、GMV-NHDR**P（S）/A為純熱泵機組，GMV-NHD**P（S）/A為熱泵機組：帶S機組表示帶水泵，不帶S表示不帶水泵。

三、產品安裝

1、產品安裝注意事項

1.1機組安裝基礎

◆確保頂部吊桿、天花板、建筑物結構等有足夠的強度來承受機組的重量。

1.2機組管路連接

◆為避免在連接管上冷凝結露，管路必須用保溫材料和膠帶包扎與空氣隔絕。懸空的連接管路應做好支撐，支撐之間距離按下表選擇：

1.4電氣安裝

◆所有電氣安裝必須由專業人士按國家和當地法律、規章進行。

◆機組必須可靠接地，符合GB50169-2016相關要求。

◆現場接線時請以機身所貼線路圖為準。

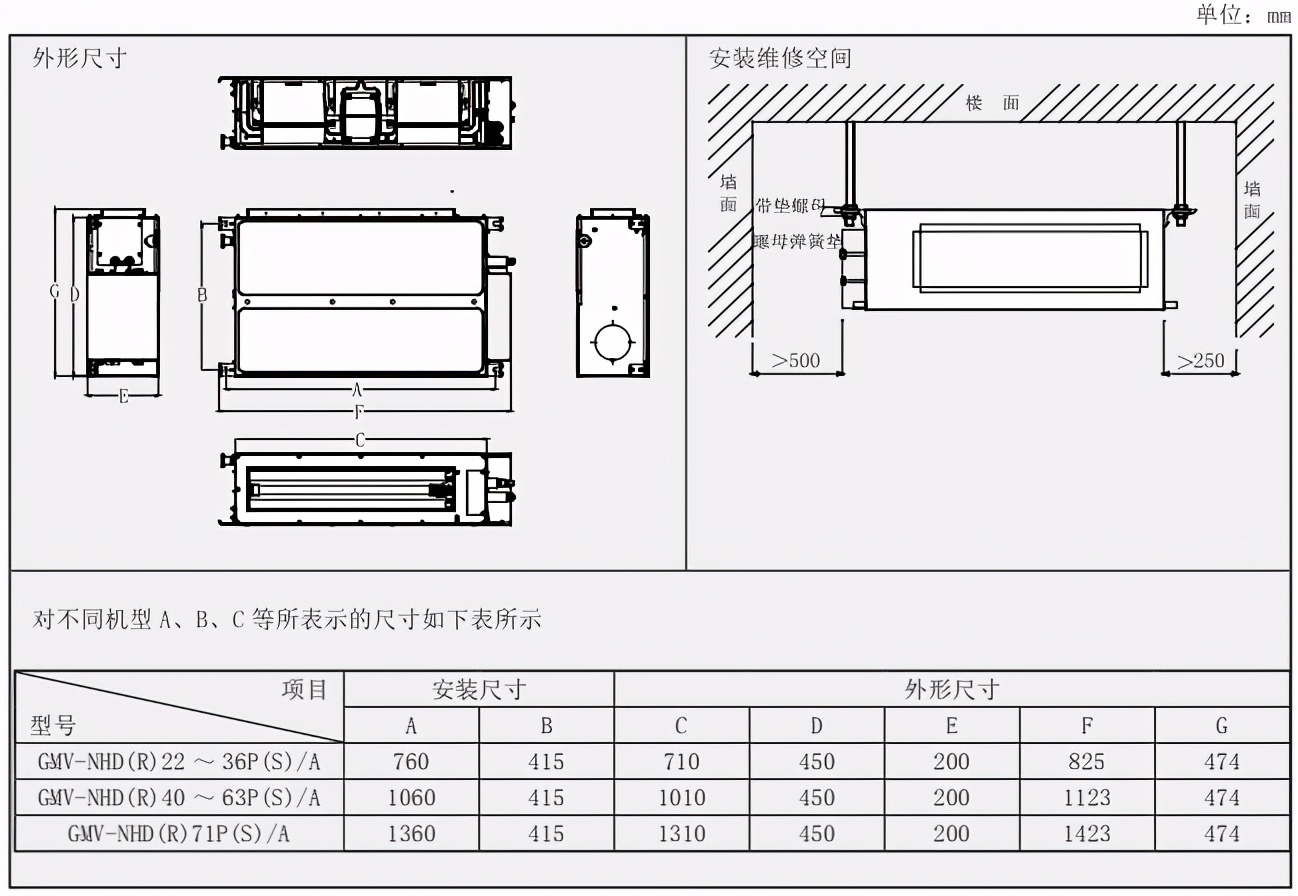

2、產品外形尺寸及安裝維修空間
