格力GMV 舒睿多效型家庭中央空調工程設計及安裝
格力中央空調GMV 舒睿多效型家庭中央空調工程設計及安裝
一、室內、外機制冷劑配管設計

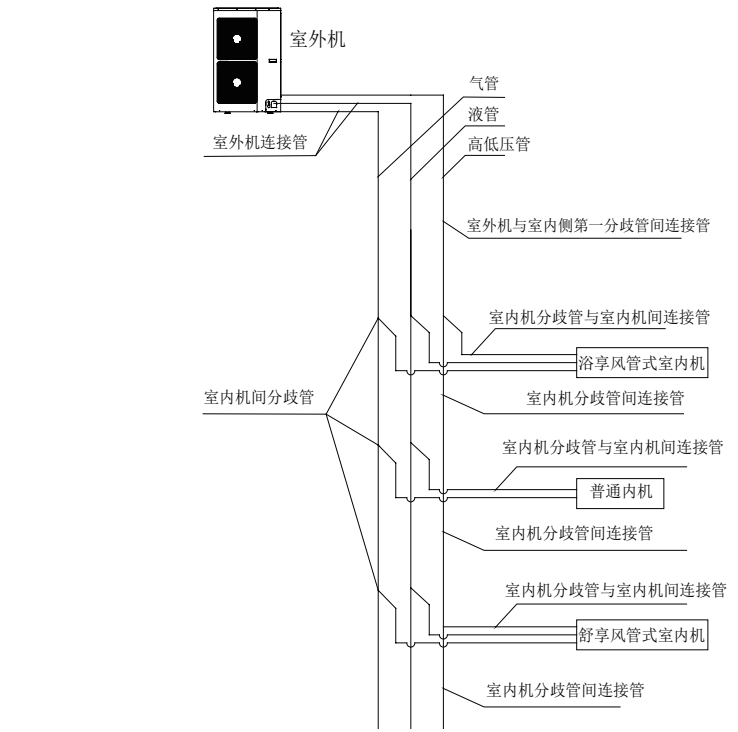

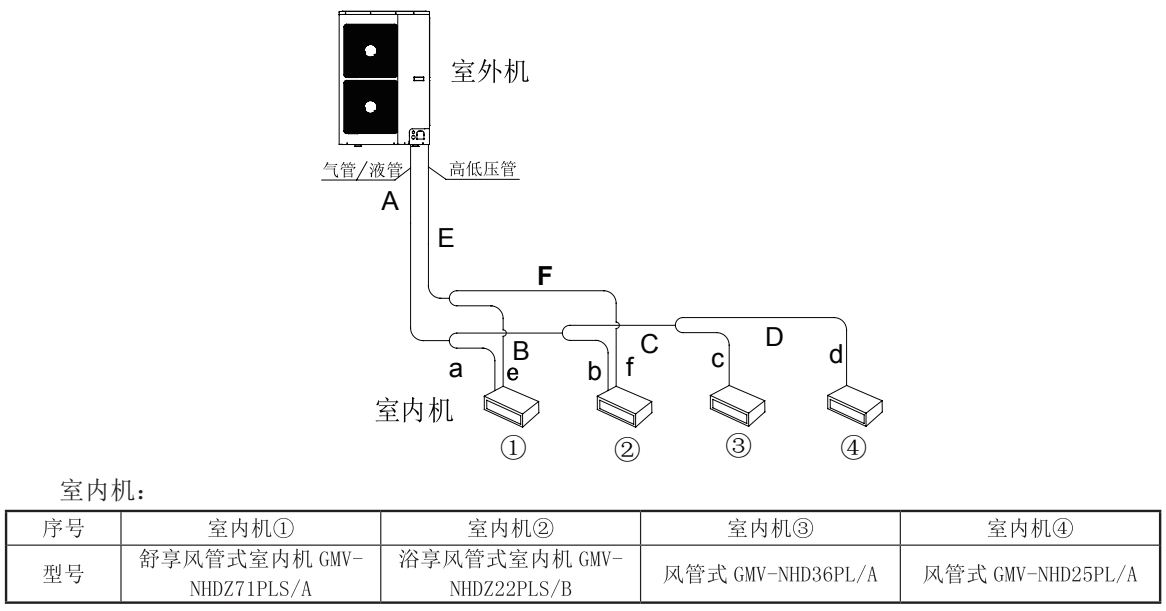

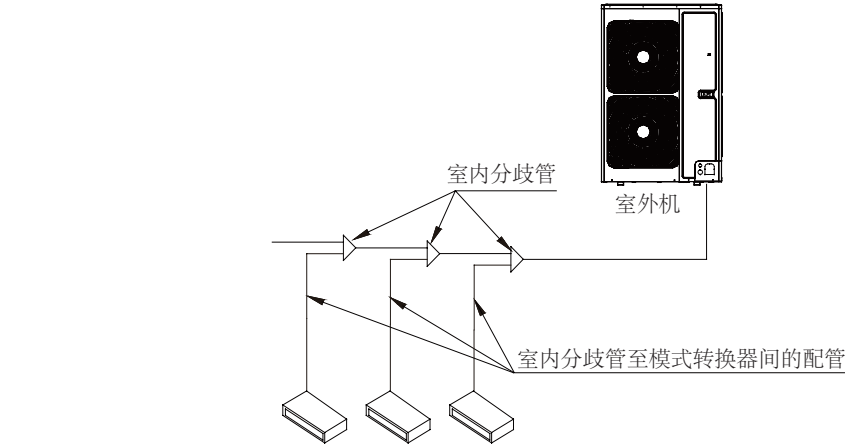

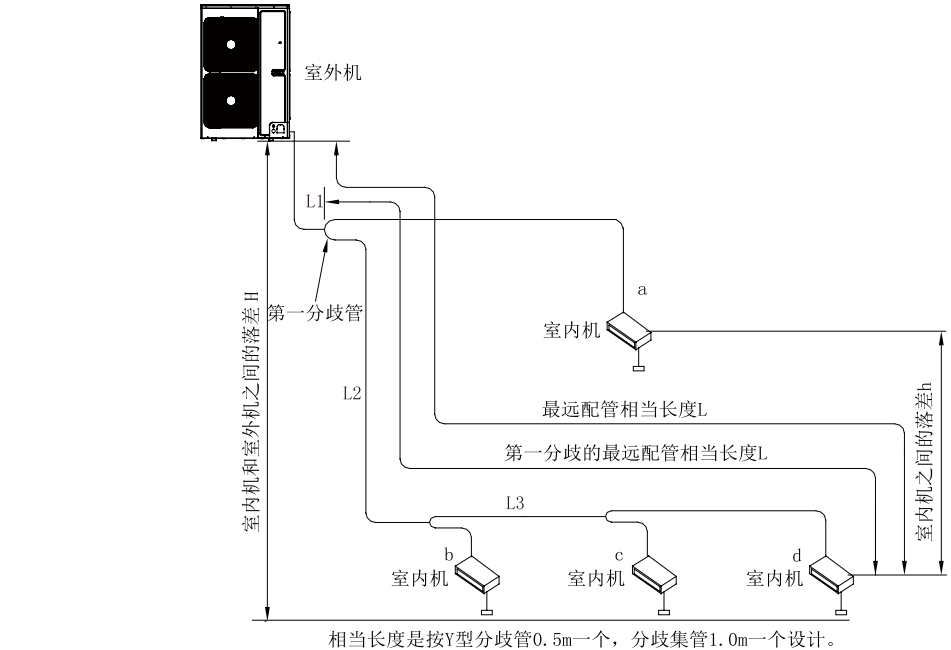

1、室內、外機配管示意圖

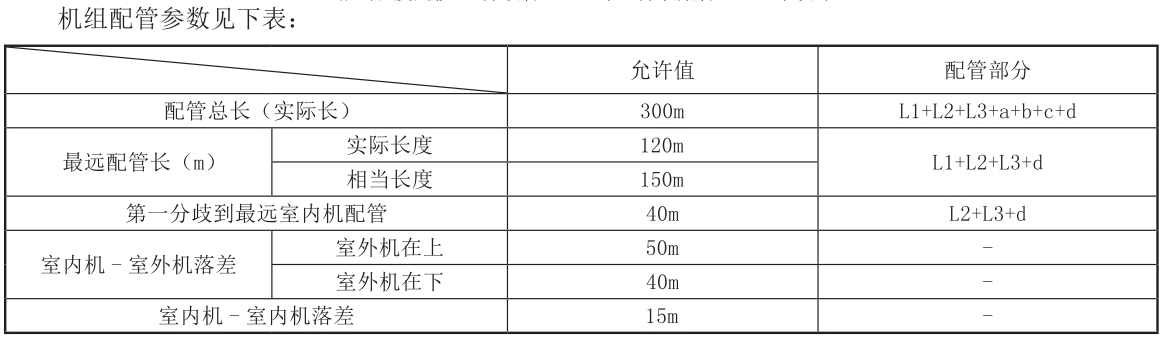

2、連接管允許長度和落差

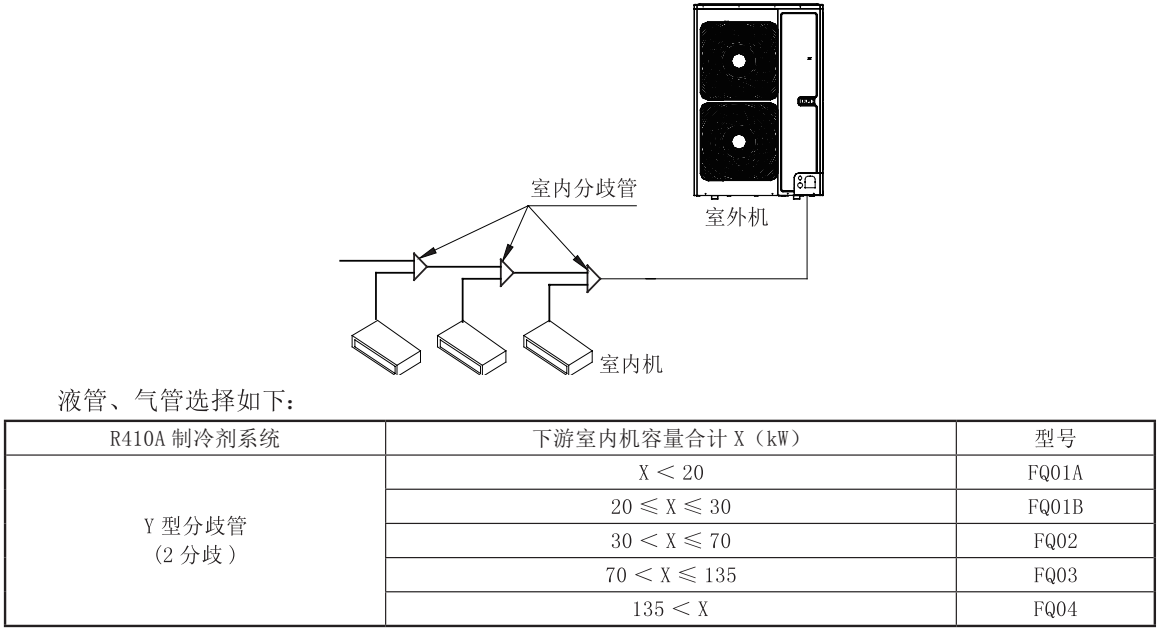

室內外機連接方式采用Y型分歧管連接，連接方式見下圖
備注：一個Y型分歧管相當長度0.5m
3、室外機至第室內分歧間的配管（主管）尺寸
室外機至第室內分歧管的配管尺寸按室外機的接管尺寸選擇

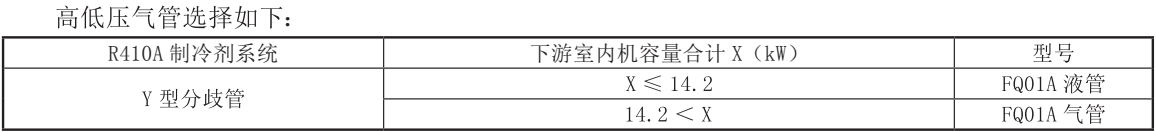

4、室內側分歧管的選擇
室內機間的分歧管選擇根據下游內機總量的大小按下表選擇合適的分歧管，當超過室外機容量時，以室外機容量為準.

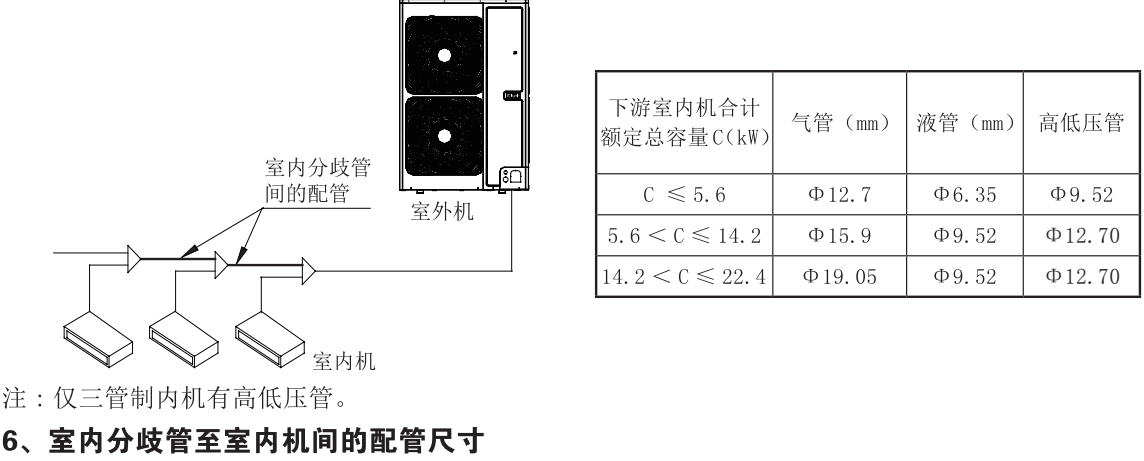

5、室內側分歧管間的配管尺寸
室內機間的分歧管間的配管尺寸根據下游所接室內機容量選定，當超過室外機容量時，以室外機容量為準。

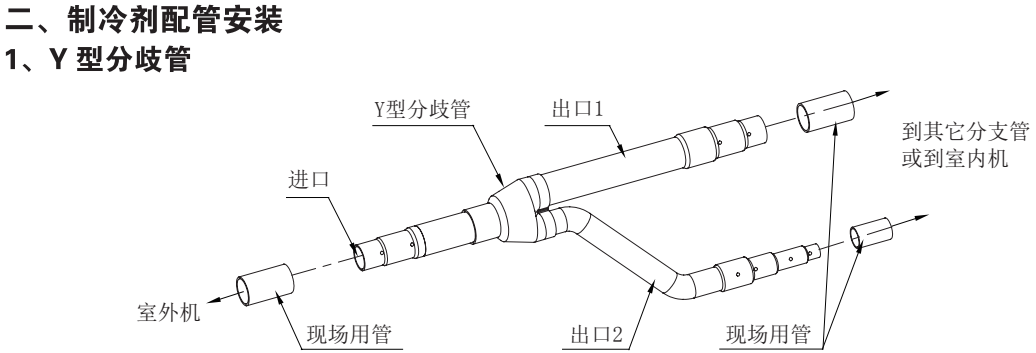

Y 型分歧管有不同管徑的管段，可以方便地配合不同的管徑的銅管。配管時選擇合適管徑的管段，
用切管器在合適管徑管段的中部切開，并去除毛刺。如下圖所示。安裝 Y 型分歧管必須使其分歧管豎向或水平。

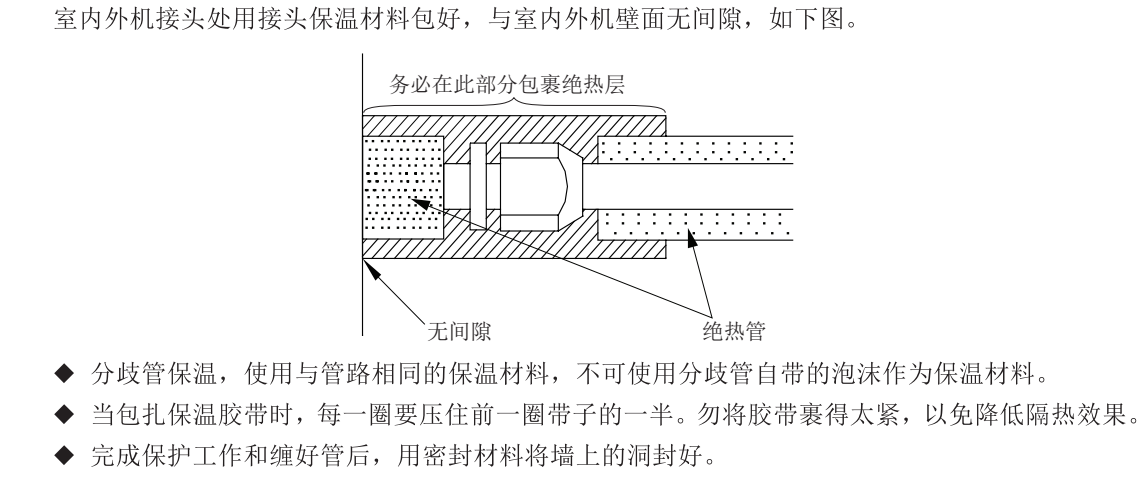

分歧管保溫，使用能經受 120℃或更高溫的保溫材料，不可使用分歧管自帶的泡沫作為保溫材料
